CMM a contatto

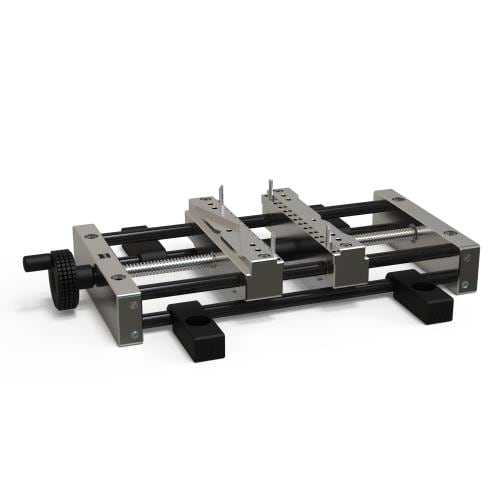

Morsa per metrologia OmniFix, 170x320

626109-9220-270
1.475,11 €più IVA
Disponibile
Applicazione

Morsa metrologica OmniFix, con ganasce intercambiabili in acciaio, realizzata in acciaio inox, utilizzata per bloccare facilmente un'ampia varietà di geometrie mantenendo un'accessibilità ottimale alle attività di misurazione. Le spine di bloccaggio inseribili direttamente sulle ganasce, migliorano ulteriormente questa fondamentale caratteristica tecnica. A differenza dei dispositivi di bloccaggio convenzionali, questa morsa è stata sviluppata dai nostri metrologi per l'utilizzo durante attività di controllo tramite macchine CMM. Particolare attenzione è stata dedicata all'ergonomia e all’intercambiabilità ad esempio è molto semplice utilizzare ganasce create con stampa 3D tramite matematica CAD scaricabile direttamente nella sezione Media. Il bloccaggio autocentrante consente l'utilizzo su tavole rotanti oltre alla creazione di programmi di misura parametrizzati, ad es. per la misura di anelli o cilindri. Le morse OmniFix vengono testate dai nostri ingegneri applicativi su macchine di misura ZEISS allo scopo di garantire sempre la migliore precisione e ripetibilità possibili.

  • Morsa in acciaio inox leggera ed ergonomica.
  • Ingombro ridotto in altezza.
  • Ottima accessibilità e flessibilità grazie all'uso di ganasce intercambiabili.
  • Fori di montaggio per tutti i pallet e piastre con fori M6 su griglia 50 x 50 mm.
  • Staffe di fissaggio per filetti M10/M12 sul piano in granito delle CMM.
  • Bloccaggio autocentrante.
  • Non necessita di manutenzione e lubrificazione.
Dettagli
tipo di prodotto
Morsa
Applicazione
Sicuro
Materiale
Acciaio inox
Software
Software

Dimensioni esterne: 320 x 170 x 45 mm (LxPxH) Max. Capacità di serraggio: 210 mm (con ganasce standard). Possibilità di montaggio: 2 fori passanti per viti M6 - interasse 100/300 mm. Peso: 5,5 kg. Fornitura: 1 set di 2 ganasce intercambiabili in acciaio inox, a gradini con supporto prismatico e fori per spine, 1 set di viti di fissaggio M6, 1 set di 4 spine di bloccaggio a gradini lunghezza 30 mm, 1 set di 4 staffe di fissaggio per filetti M10, 1 set di 4 staffe di fissaggio per filetti M12

Nota sul prodotto

I centri di misura 3D prodotti da ZEISS offrono da sempre il massimo delle prestazioni metrologiche, sia in termini di accuratezza che di efficienza durante i controlli. Per poter garantire un livello prestazionale così elevato è fondamentale che eventuali accessori legati direttamente alla macchina vengano testati, prodotti e certificati rispettando standard di alto livello.
