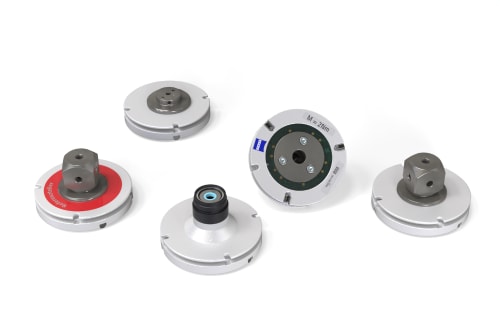

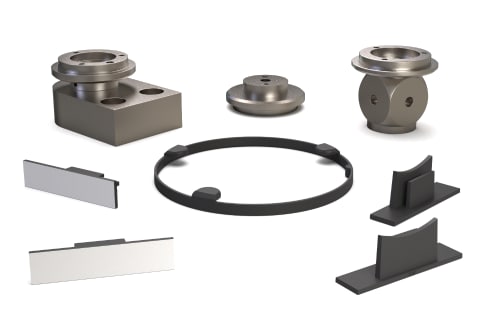

Piattelli VAST/VAST XT
Piattelli con chip ID attivo sviluppati appositamente per l'uso con le teste di misura ZEISS VAST e VAST XT, con filetto M5 standard
Piattelli ZEISS
I piattelli sono il cuore del sistema tastatori e rappresentano l'elemento di collegamento tra i particolari da misurare e la macchina di misura. Come indicato sulle specifiche tecniche di qualsiasi CMM prodotta da ZEISS, per poter garantire e mantenere inalterate nel tempo le elevate prestazioni metrologiche promesse, è fondamentale l'utilizzo di prodotti originali. Su questo componente non è possibile scendere a compromessi, proprio per questo i piattelli originali ZEISS sono prodotti esclusivamente da ZEISS in Germania. La qualità è costantemente monitorata secondo le nostre rigorose procedure di collaudo.
Tipi di piattelli ZEISS
Piattelli originali ZEISS - Il piattello perfetto per il tuo sistema di misura
ZEISS VAST

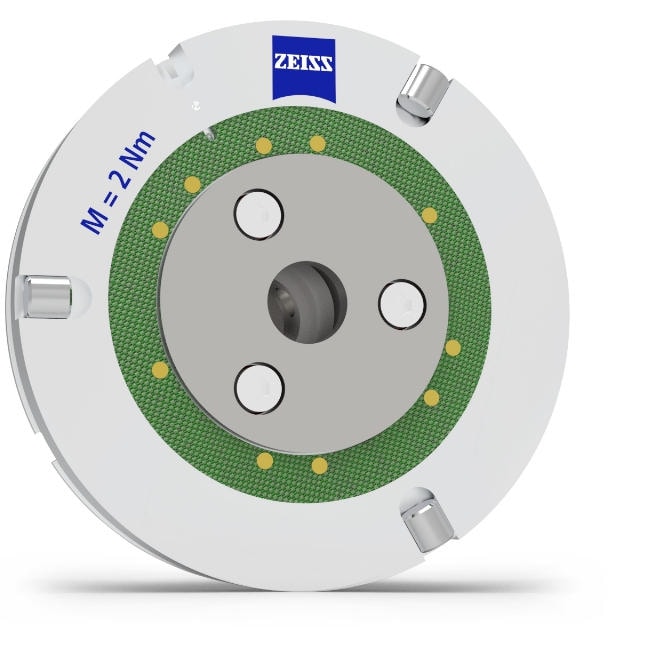

I piattelli ZEISS VAST supportano le teste di misura ZEISS VAST Gold e ZEISS VAST XT Gold. ZEISS VAST Gold è la testa di misura ideale per effettuare misure tramite scansione continua oppure a punto singolo con tastatori molto lunghi. Può gestire sistemi tastatori con una lunghezza fino a 800 millimetri (500 mm per XT Gold) e un peso fino a 800 grammi (500 per XT Gold). Questa testa di misura è anche caratterizzata da un’elevata velocità di scansione.
ZEISS VAST XTR

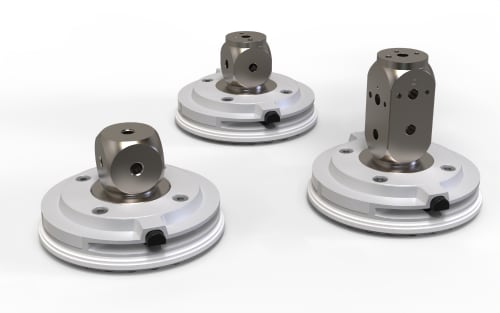

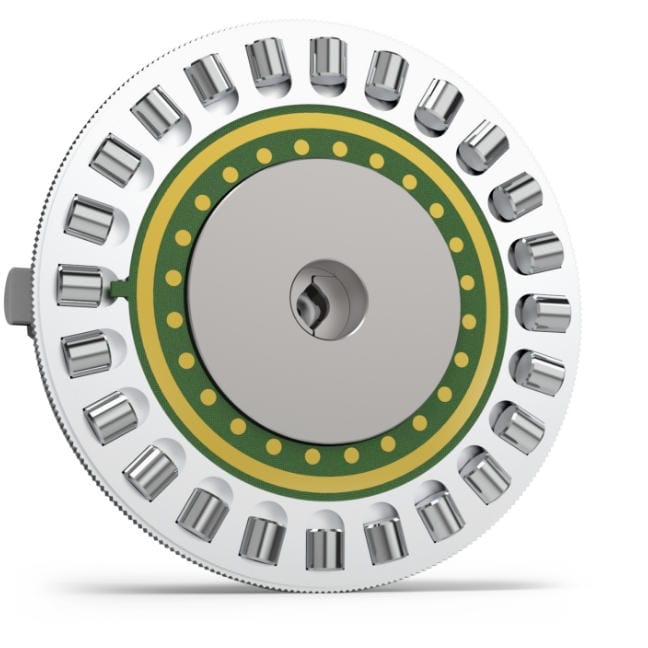

I piattelli ZEISS VAST XTR sono la scelta giusta per le teste di misura ZEISS VAST XTR gold. Questa tipologia di testa ha un asse di rotazione integrato, che permette di orientare gli stili in direzione dell’elemento da misurare su step angolari di 15°.
ZEISS VAST XXT

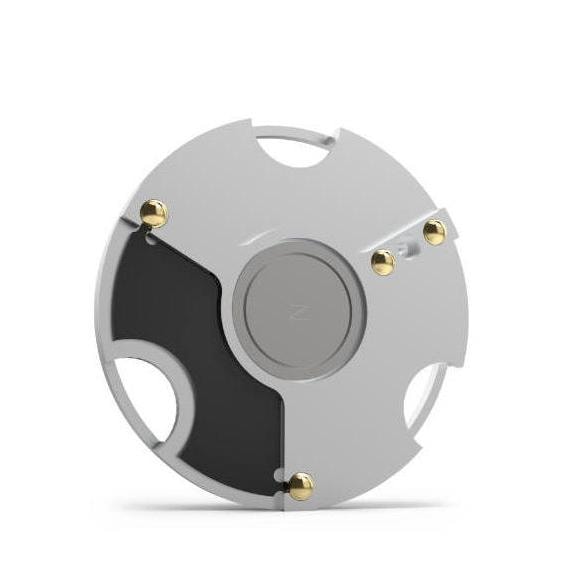

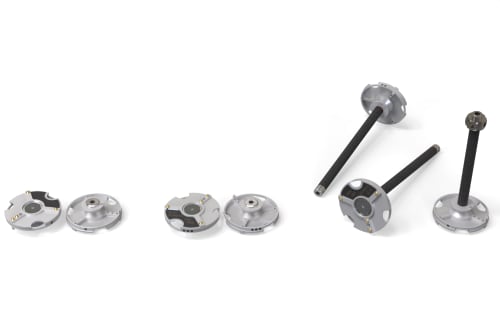

Questi piattelli supportano le teste di misura ZEISS VAST XXT. Questa testa di misura permette di effettuare una scansione di alta precisione a molteplici angolazioni spaziali grazie al braccio rotante ZEISS RDS. Il raffinato punto di aggancio dei piattelli XXT garantisce la stabilità del sistema e un elevato grado di precisione. I punti di contatto placcati in oro migliorano la conduttività elettrica permettendo una trasmissione dati più robusta.
I vantaggi in sintesi
Piattelli di qualità superiore: originali ZEISS
Prevenzione degli errori di funzionamento e delle misure errate

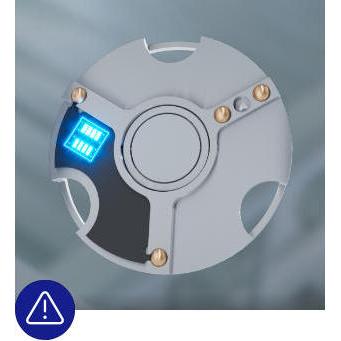

I piattelli ZEISS identificano i sistemi tastatori nel software tramite ID-chip. Questa tecnologia evita errori di funzionamento e misure errate. Un altro vantaggio dei piattelli originali: sul display del pannello di controllo sono disponibili ulteriori informazioni, come la misurazione della pressione o l’angolo del tastatore attivo.

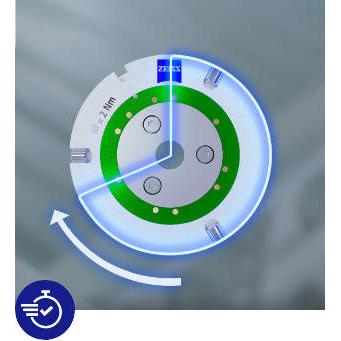

Riduzione dei tempi di misurazione
La funzione “FlyScan” dei piattelli originali ZEISS consente allo stilo di eseguire una scansione fluida delle superfici interrotte senza interruzioni. Ciò consente di ridurre notevolmente i tempi di programmazione e di misura. A seconda del componente, questa procedura può far risparmiare fino al 70% del tempo di misura, ad esempio durante la misurazione del diametro esterno sulle ruote dentate.

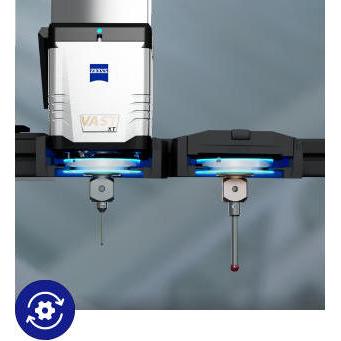

Cambio tastatori CNC più rapido
La funzione software Quick Change accelera del 50% la sostituzione delle configurazioni dei sistemi tastatori. Il valore di questa funzione è particolarmente importante quando si misurano componenti complessi che richiedono diversi cambi. Tutte le funzioni del VAST Performance Kit possono essere utilizzate solo con i piattelli originali ZEISS.

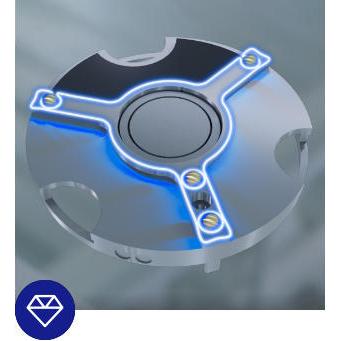

Trasmissione dati più stabile
Il sistema di aggancio dei piattelli VAST XXT mantiene la stabilità del sistema e l'elevato livello di precisione. I punti di contatto rivestiti in oro migliorano la conduttività elettrica, garantendo una trasmissione dei dati più stabile. In generale, l’efficienza delle macchine CMM è garantita solo dall’utilizzo dei piattelli originali ZEISS.
Domande frequenti sui piattelli
La coppia di serraggio dei piattelli è cruciale e deve essere rispettata. Se le viti vengono serrate con una coppia inferiore, c’è il rischio che il sistema tastatore si inclini, con conseguenti errori di misurazione dovuti al tallonamento dello stelo. Se le viti vengono serrate troppo, il corpo in alluminio del piattello si deforma e non può più essere prelevato correttamente dalla testa di misura e i valori misurati non possono essere trasferiti in modo riproducibile.
Le sfere dorate sono state implementate per garantire una trasmissione dei dati più stabile. Il rivestimento in oro trasmette i dati elettronici molto meglio della sfera d’acciaio pura, come noto dalle precedenti produzioni. Questi rivestimenti pregiati sono noti anche nel campo dell’audio grazie alle loro altissime prestazioni. Soprattutto sulle macchine di misura che si trovano in un ambiente di produzione contenente olio e polvere, queste sfere dorate consentono di ottenere risultati notevolmente migliori.
Dall’introduzione della sonda VAST XT nel 2007, è tecnicamente possibile identificare i sistemi di tastatori tramite un chip ID. Questa è la base per un gran numero di opzioni nei controlli C99 e nel software CALYPSO. Sempre più funzioni della macchina o del software possono essere implementate solo con l’aiuto di questi chip. Si possono vedere le targhette con il logo ZEISS e 2 adesivi con i numeri di articolo e di serie.
Indipendentemente dalla testa di misura utilizzata, i piattelli sono da considerarsi il componente più importante dell'insieme testa-sistema tastatori.I piattelli trasferiscono la deflessione di tastatura alla testa di misura. Quanto migliore e più stabile è questo collegamento, tanto più affidabili sono i valori misurabili che si possono ottenere. La sicurezza della trasmissione può essere limitata in caso di piattelli sporchi o danneggiati. Pertanto, si consiglia di pulire e controllare regolarmente i componenti critici al microscopio. I componenti critici sono i 3 rulli di precisione e la piastra di ancoraggio al centro della piastra. Entrambi devono essere completamente privi di contaminazione e danni. Per la pulizia si possono utilizzare panni appropriati. A seconda del tipo e della tenacia della contaminazione, si possono utilizzare anche altri detergenti. Tuttavia, si consiglia di consultare preventivamente il servizio applicativo ZEISS.
I piattelli ZEISS fanno parte della tecnologia costruttiva delle teste di misura ZEISS, che non può essere copiata così facilmente. Le funzioni di base della macchina e del software CALYPSO sono certamente utilizzabili. Tuttavia, le nuove unità di controllo e le numerose opzioni software possono leggere solo il chip sviluppato da ZEISS per i suoi piattelli originali. Sul mercato sono presenti molte copie economiche che non sono in grado di dialogare correttamente, per cui può capitare che non funzionino più con i nuovi controller o con le nuove funzioni. Solo i piattelli originali ZEISS possono garantire la piena funzionalità della macchina.
