Applicazione
Questo kit può essere utilizzato per posizionare componenti di piccole e medie dimensioni perpendicolarmente all'asse Z. La posizione impostata può essere facilmente fissata con la vite di serraggio integrata. È possibile bloccare un'ampia gamma di geometrie utilizzando gli elementi di serraggio e tensionamento inclusi. Ideale per l'allineamento su macchine O-INSPECT, O-DETECT e per Microscopi.
- Posizionamento flessibile di piccoli pezzi perpendicolarmente all'asse Z
- Facile da usare
- Ampia gamma di opzioni di serraggio
- Compatibile con i kit OmniFix e i pallet a griglia ZEISS
Dettagli

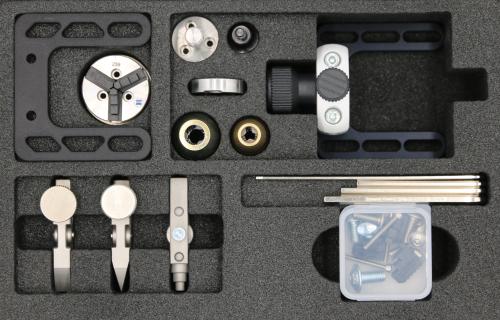

Contenuto della fornitura:
- Asse rotante con piastre di base con attacco M4 e M6
- Mandrino a tre griffe, Ø 30 mm
- Pinza di serraggio per serraggio interno
- Pinza di serraggio per serraggio esterno larga
- Pinza di serraggio per serraggio esterno a punta
- Mandrino per trapano per diametri 0,4 - 3,5 mm
- Mandrino per trapano per diametri 1,2 - 6,0 mm
- Supporto magnetico
- Materiale di fissaggio e adattatori
Nota sul prodotto
L'asse di rotazione può essere montato sia su piastre a griglia VISIONER con fori filettati M4 sia su griglie M6 50x50 (ad es. pallet macchine O-INSPECT e O-DETECT)
